??1.切削用途: 高溫合金鋼

??1.1適用范圍: 實心棒材

??2.技術參數

??鋸切規格mm: φ50~80

??鋸片轉速rpm/min: 500-3000

??主電機功率kw: 11 (變頻)

??主軸箱: 高速軸承+合金鋼軸

??鋸片規格mm: φ400*3.2t

??鋸片進刀方式: 水平進刀/伺服電機/直線滑軌

??床臺送料定尺: 伺服電機/直線滑軌組/滾珠絲桿.

??送料行程mm: 1000

??進刀伺服電機kw: 0.75

??定尺伺服電機kw: 0.75

??定尺精度mm: <±0.5

??鋸切精度mm: <±1.5

??系統油泵電機kw: 1.5

??輸送電機kw: 0.4

??堆垛移動伺服電機kw:0.75

??主軸箱及動作運行潤滑點: 自動供油潤滑系統 68#潤滑油

??3.能源介質與工作環境要求

??能源介質: 三相交流電源.電壓. 380V/220V±10%.頻率.50Hz DC 24V

??運行環境溫度.40℃較低環境溫度.-15℃.相對濕度<67%。

??一般工業用壓縮空氣,空氣壓力 0.5 MPa～0.8 MPa空氣流量≦10m3/h

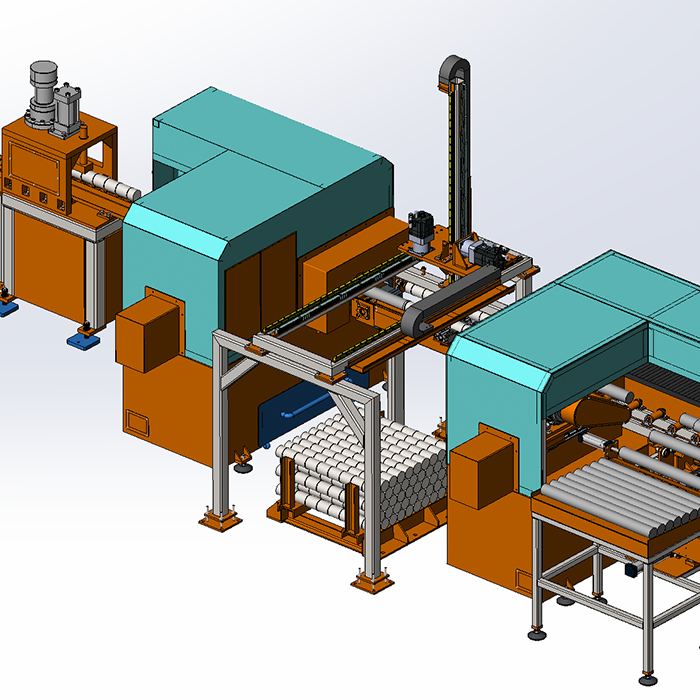

??4.JCY-80NC圓鋸機組成描述

??設備由上料儲料架、齊平機構、去毛刺機構、定尺送料機構、液壓夾緊機構、砂輪主切割機構、廢料排除機構、成品輸送機構、堆垛機構、卡盤旋轉機構、沖壓機構、液壓系統、(PLC)人機界面進行工藝參數設置、操作按扭電器控制柜IP54防塵等級、主機安全防護罩等配置。

??4.1.上料出料架由型鋼焊接而成,所有焊接工藝采用坡口焊或開口焊接完成后經回火處理,消除焊接內應力,表面噴砂處理,噴涂?jī)?nèi)外部防銹底漆,再進行精密鏜銑加工總成。

??4.2.齊平機構由氣動缸將材料導正至去毛刺機構位置。

??4.3.去毛刺機構由氣動缸控制打磨機的運動范圍

??4.4.定尺輸送機構由伺服電機驅動滾珠絲杠及直線滑軌，保證重復送料的精度。送料夾鉗附有偏擺功能，防止送料過程中由于材料的不規則導致撞擊。

??4.5.液壓夾緊機構由兩組水平夾鉗組成，保證鋸切過程的平穩性，主夾鉗采用一體式設計。

??4.6.砂輪主切割機構由伺服電機驅動滾珠絲杠及直線滑軌推動主齒輪箱水平運動和快速鋸切，滾珠絲杠、直線滑軌采用臺灣上銀高精密研磨級產品，保證鋸切鋸切過程的穩定性及鋸片的使用壽命，材料切割一個循環小于等于100S(切割料頭到機械手碼垛位置)。砂輪通過變頻電機帶動多楔皮帶輪進行傳動，旋轉速遞500-3000Rpm。

??4.7.廢料排除機構由氣動缸推動偏擺滑槽，將廢料頭排至廢料收集箱,同材質材料切割完成后可以通過人工推走更換新的廢料框。

??4.8.成品輸送機構由減速電機驅動鏈板將成品料送至堆垛夾鉗位置。

??4.9.堆垛機構由型鋼焊接而成,所有焊接工藝采用坡口焊或開口焊接完成后經回火處理,消除焊接內應力,表面噴砂處理,噴涂?jī)?nèi)外部防銹底漆,再進行精密鏜銑加工總成，可實現X、Y、Z三軸聯動，X軸由液壓缸控制材料的夾緊，Y軸控制材料堆放位置，Z軸控制材料堆放層數控制。

??4.10卡盤旋轉機構,由一個液壓驅動的三爪卡盤以及旋轉結構組成?？蓪?shí)現自動對中旋轉等功能。整個裝置安裝一個由型鋼焊接而成的框架上面。

??4.11沖壓機構，安裝在一個由型鋼焊接而成的框架上，上面裝有一個油缸帶動上沖壓頭往下沖壓，下面安裝一個V字托板(由45#缸制作而成，承受沖壓的力量)。沖壓完后的料帶入前方的鏈板輸送機上，將沖壓完成的物料移出至推料結構。

??4.12. 液壓系統：主系統液壓控制油泵.電機.閥體.回油濾清器.冷卻器.液位計等組成,主要系統壓力 7 Mpa 工作壓力 5 Mpa。

??4.13. 自動化控制系統：由電器柜、觸摸屏、按鈕、PLC、接觸器、繼電器、開關和輔助元件等組成，通過人機界面輸入?yún)?shù)，一鍵式啟動、一鍵式急停，熱過載自動停機和報警裝置，方便簡單;為了防止材料混放，操作該設備時可以在人機界面里輸入堆垛棒的數量。

??4.14. 安全防護罩：采用冷軋板組接而成,整機采用封閉式防護切割，鋸片處加裝鋸片防護裝置，防止鋸片粉碎飛出，內設照明裝置,窗口及維修門方便設備操作維修,降低噪音，除塵口根據客戶提供直徑預留。

??5.設計制造質量標準

??5.1.JB / T 9903.3-2002《鋸床精度檢驗》 GB16454-1996《安全防護技術要求》

??5.2.ISO/9001:2015管理體系認證.高新企業

??6. 供貨范圍

??7.主要配置
