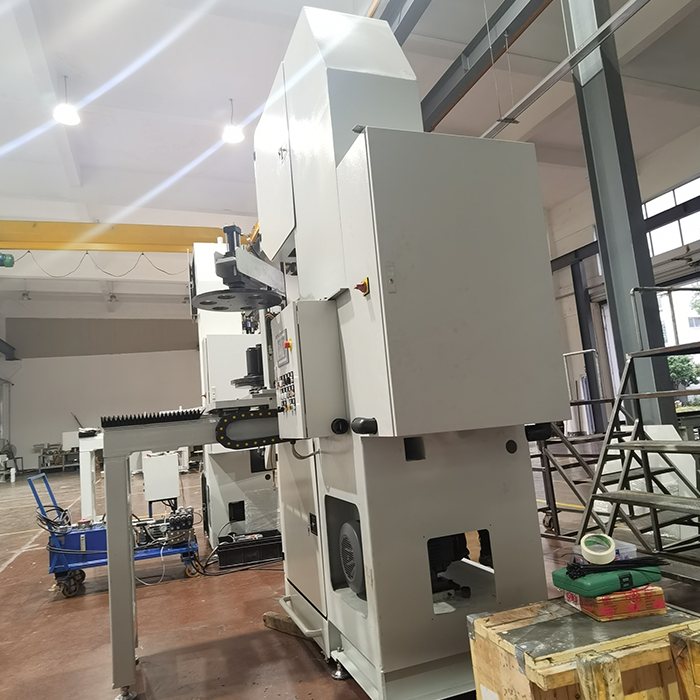

??1. 技術參數
??1.1 喉高mm:800喉深mm: 790
??2.技術參數
??2.1主電機功率kw: 11(變頻電機)
??2.2鋸條規格mm: 長度6000x寬34 x厚1.1(以設計為準)
??2.3鋸條速度m/min: 800~2500(變頻)
??2.4鋸條壽命 m2 : >150
??2.5伺服電機功率: 0.75kw
??2.6鋸切精度mm: ±1
??3. 設備組成及結構特性
??設備由固定鋸架、高速傳動系統、上下鋸條導向輪、張緊液壓系統、移動床臺、旋轉機構、伺服進刀、夾具、鋸帶冷卻潤滑、安全防護、電氣控制系統等組成。
??3.1鋸弓主體采用國標鋼板組焊而成,所有焊接工藝采用坡口焊或開口焊接完成后經回火處理,消除焊接內應力,表面噴砂處理,噴涂?jī)?nèi)外部防銹底漆,再進行精密鏜銑加工總成。
??3.2鋸床由帶輪傳動電機.鋁合金皮帶輪.多契皮帶.高碳鋼芯軸.主軸箱.進口高速軸承.潤滑系統.防塵密封圈.等組成。
??3.3鋸帶輪采用硬鋁合金鋁制成,表面經由特殊硬質處理,動平衡校正,可承受高速度抗拉離心力學載荷。
??3.4鋸條張緊機構由張力滑軌,滑塊, 行程油缸,并可瞬間檢知斷帶保護功能。
??3.5上.下兩組導向合金鋼滾輪,可調式鋸條導向輪及鎢鋼鋸背靠滾輪,耐磨系數性能高,保證導向精度與鋸條的高速轉速低值噪音。
??3.6床臺座采用H型鋼及中厚板焊接而成,回火處理消除應力,表面噴砂處理,噴涂?jī)?nèi)外部防銹底漆,進行精密鏜銑加工總成,穩定性強。
??3.7床臺進給由導向直線滑軌/滑塊,伺服電機/行星減速器,滾珠絲桿,軸承等組成,進口直線滑軌,導向精度0.04mm,運行穩定,鋸切進給速度0-12m/min可實現快慢速度設定之功能。
??3.8切割之后的冒口殘料可由導屑板滑落至廢料桶收集。
??4.電器自動控制PLC系統
??4.1可編輯控制器(PLC)進行過程控制和可編程人機界面進行生產工藝參數輸
??入,具有參數設置.數據顯示.數據保護.故障信息等功能。
??4.2電器及自動控制柜組件采用防水.防塵.按鈕開關與操作人機界面等。
??5.液壓系統
??5.1液壓電機和葉片泵站系統壓力55kg.吐出量12L/min壓力源主要供應于鋸條張緊力,翻轉油缸,進出料微退機構。
??5.2泵站集中電磁閥.迭式減壓閥.插式閥.壓力顯示表,除軟管連接部位外均采用鋼管連接,能有效降低壓力系統損耗。
??6.氣壓系統
??6.1一般工業用壓縮空氣,空氣壓力 0.5 MPa～0.8 MPa空氣流量≦10m3/h.氣源須經過過濾器來分離空氣中的水份凈化之后在供應系統使用。
??6.2由系統控制器及氣壓閥來提供鋸機鋸條的霧化冷卻氣源.夾具等。
??7.鋸條冷卻潤滑系統
??7.1鋸條霧化冷卻潤滑.采用準干式氣動油霧冷卻裝置,主要由儲油罐.氣泵.脈沖控制器.噴嘴.電磁閥等組成。
??7.2系統在壓縮空氣驅動下將空氣和冷卻油混合霧化噴射在鋸條的鋸齒部位,使其表面產生油膜快速散發切削時產生的熱量從而保證切削高效率及表面光潔。
??7.3其特點.噴霧均勻.冷卻效果好.提高鋸切性能及鋸條壽命,冷卻油為植物提取,無毒無害。
??8.能源介質與工作環境要求
??8.1能源介質:三相交流電源.電壓.380V/220V±10%.頻率.AC50Hz ±2。
??8.2運行環境要求:較高環境溫度.40℃較低環境溫度.-10℃.相對濕度<67%。
??8.3能源及介質消耗
|
序號 |
項目?jī)?nèi)容 |
單位 |
套 |
消耗量 |
用途 |
備注 |
|
1 |
電 |
Kwh |
1 |
15 |
動力電源 |
|
|
2 |
壓縮空氣 |
m3/h |
1 |
5 |
氣動系統 |
一般壓縮空氣 |
|
3 |
冷卻油 |
Ml/h |
1 |
25 |
鋸帶冷卻用 |
進口 |
??9.主要配置明細
??9.1電機部份配件明細
|
序號 |
名稱 |
功率(KW) |
數量 |
廠牌 |
產地 |
|
1 |
鋸帶驅動電機 |
11 |
1 |
貝得 |
上海 |
|
2 |
液壓電機 |
0.75 |
1 |
良機 |
中國臺灣 |
??9.2電器部分配件明細
|
序號 |
名稱 |
數量 |
廠牌 |
|
1 |
PLC 可編程控制器 |
1 |
西門子 |
|
2 |
人機界面（7”彩色液晶） |
1 |
西門子 |
|
3 |
光電傳感器 |
1套 |
施耐德 |
|
4 |
接觸器和繼電器類 |
1套 |
施耐德 |
|
5 |
按鈕開關 |
1套 |
施耐德 |
|
6 |
變頻器 |
1 |
西門子 |
??9.3液壓部分配件明細
|
序號 |
名稱 |
數量 |
品牌 |
產地 |
|
1 |
油泵 |
1 |
安頌 |
中國臺灣 |
|
2 |
過濾器 |
1 |
七洋 |
上海 |
|
3 |
壓力表 |
1 |
內田 |
上海 |
|
4 |
電磁閥 |
1套 |
七洋 |
上海 |
|
5 |
電磁止回閥 |
1 |
七洋 |
上海 |
|
6 |
AB端止回閥 |
1 |
七洋 |
上海 |
|
7 |
液壓油管 |
1套 |
濂輝 |
昆山 |
??9.4主要部分配件明細
|
序號 |
名稱 |
數量 |
廠牌 |
|
1 |
主機導向滑軌 |
1套 |
中國臺灣上銀 |
|
2 |
主機進刀絲桿 |
1 |
中國臺灣上銀 |
|
高速軸承 |
1套 |
NSK |
|
|
4 |
鋸帶冷卻器 |
1套 |
DA-E |
??10.設計制造標準
??JB/ T 9903.3-2002 《立式帶鋸床精度檢驗》
??JB/ T 9903.4-2002 《立式帶鋸床技術條件》
??GB 16454-1996 《鋸床安全防護技術要求》
