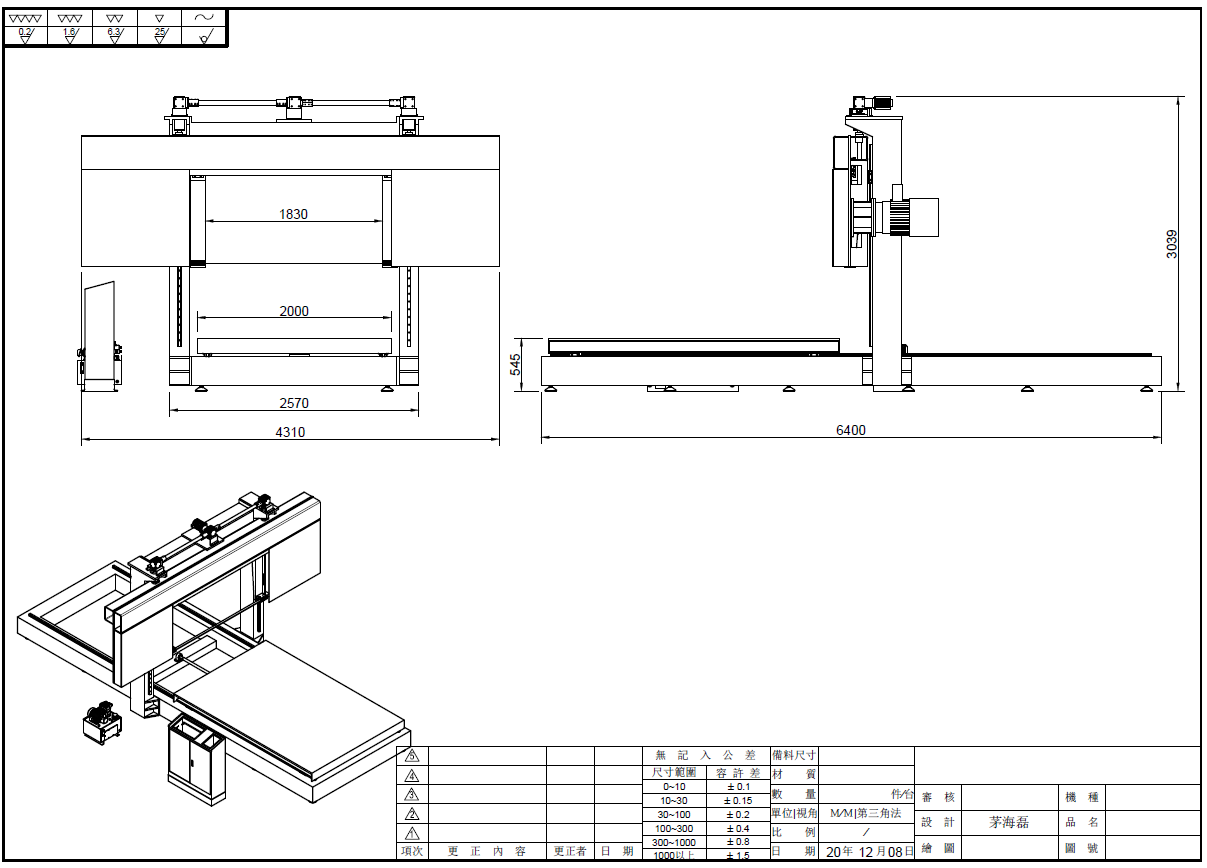

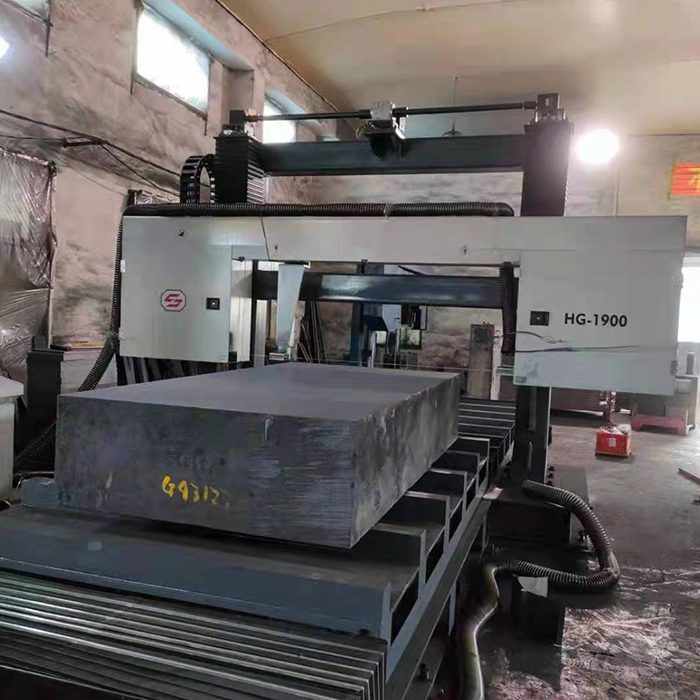

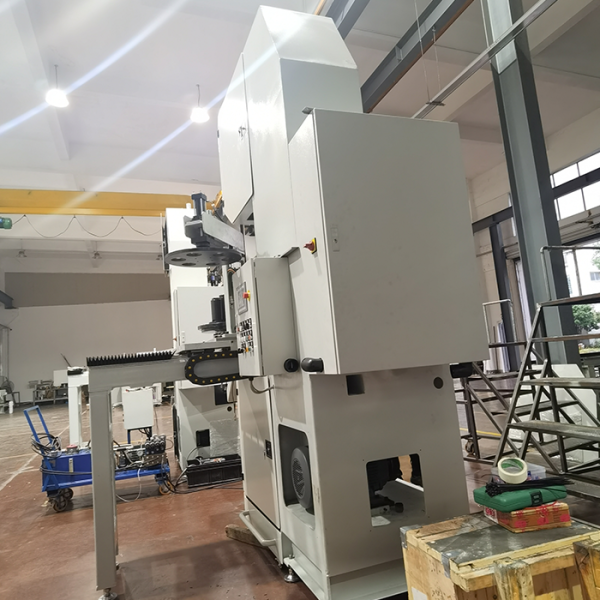

瀏覽器自帶分享功能也很好用哦~??HG-1900臥式高速帶鋸床供貨范圍
|
序號 |
設備名稱 |
單位 |
數量 |
備注 |
|
1 |
石墨切割專業臥式高速帶鋸床 |
套 |
1 |
|
|
1.1 |
進口硬鋁合金鋸帶輪 |
組 |
2 |
輪徑PU膠材質 |
|
1.2 |
鋸帶傳動電機/變頻 |
組 |
1 |
22kw. |
|
1.3 |
鋸帶傳動軸承輪鼓 |
組 |
1 |
進口高速軸承 |
|
1.4 |
寬度限位移動導臂 |
組 |
1 |
|
|
1.5 |
鋸帶中心導向軸承組 |
組 |
2 |
左右方個一組 |
|
1.6 |
鋸帶氣冷 |
組 |
1 |
鋸帶吹洗 |
|
1.7 |
液壓鋸條張緊 |
組 |
1 |
保壓系統 |
|
1.8 |
開門斷電保護 |
組 |
2 |
左右輪蓋 |
|
1.9 |
床臺進給系統 |
套 |
1 |
伺服電機/直線滑軌/滾珠絲桿 |
|
1.10 |
水平直線軌底座 |
套 |
1 |
長度6 m 寬度2 m |
|
1.11 |
移動床臺 |
組 |
1 |
寬2000 x長2500mm |
|
2 |
系統液壓泵 |
組 |
1 |
電磁閥組風冷式 |
|
3 |
PLC控制系統 |
套 |
1 |
三菱 |
|
4 |
電器操作柜 |
套 |
1 |
IP54防護等級 |
|
5 |
預留外接集塵管口 |
個 |
3 |
鋸弓x2 電器箱x1 |
|
6 |
工作照明燈 |
個 |
1 |
LED |
??3. 技術參數
??3.1鋸切規格mm: 喉高:700x喉寬:1900
??3.2鋸條電機功率kw: 22
??3.3鋸條速度m/min: 500～2000 (變頻)
??3.4鋸條規格mm: 長約7600x寬55x厚0.8金鋼石(長度以最終設計為準)
??3.5硬鋁合金鋸帶輪:外徑Φ810mm包膠x2輪
??3.6鋸弓升降有效行程mm: 900
??3.7床臺進刀有效行程mm: 3000
??3.8床臺進刀快慢速度mm/min: 0-2000(可調)
??3.9垂直平面精度mm: ±0.1~0.2
??3,10進刀伺服電機: 1.5kw
??3.11油泵電機: 1.5kw
??3.12鋸片冷卻: 氣壓風冷
??3.13粉塵收集口mm: 主被動輪吸口
??4.能源介質與工作環境要求
??4.1能源介質: 三相交流電源.電壓. 380V/220V±10%.頻率.AC50Hz
??4.2運行環境溫度.40℃較低環境溫度.-15℃.相對濕度<67%。
??4.3一般工業用壓縮空氣,空氣壓力 0.5 MPa～0.8 MPa空氣流量≦10m3/h
??5.HG-1800臥式高速帶鋸床組成描述
??設備由臥式鋸弓與直線滑軌底座、從動輪、鋸帶液壓張緊、主動輪、主傳動系統、鋸輪制動保護系統、鋸切寬度移動導臂、鋸帶導向機構、鋸帶冷卻吹洗、床臺伺服進刀系統、主液壓泵、集塵接口、鋸切行程與操作控制系統等。
??5.1鋸弓主體采用國標鋼板組焊而成,所有焊接工藝采用坡口焊或開口焊接完成后經回火處理,消除焊接內應力,表面噴砂處理,噴涂內外部防銹底漆,再進行精銑加工。
??5.2兩個鋸帶輪采用進口硬鋁合金制成,鋸帶接觸表面襄硬質優氯膠及動平衡,可承受高速抗拉離心力學及消音防震效果,使鋸帶達到理想的較好切削狀態。
??5.3鋸帶張緊機構由液壓油缸,張力座/滑塊,控制從動輪的左右移動來張緊和放松鋸帶,并設置可檢知壓力不足或斷帶的安全保護功能。
??5.4鋸切寬度移動導臂由液壓缸來實現鋸切所需的寬度調整,最寬1800mm最窄1200mm。
??5.5鋸帶左右夾持導向機構由硬質合金的鋸帶左右導向夾持片來實現鋸帶的防震和吹洗鋸帶。
??5.6床臺進刀直線軌底座采用矩型管及鋼板焊接而成,回火處理消除應力,表面噴砂處理,噴涂內外部防銹底漆,進行精銑加工總成。
??5.7床臺采用國標鋼板焊接而成,所有焊接工藝采用坡口焊或開口焊接完成后經回火處理,消除焊接內應力,表面噴砂處理,噴涂內外部防銹底漆,再進行精銑加工行程大于3000mm.
??5.8工作臺面尺寸mm:床臺 寬2000 x長3000。
??5.9落地式控制柜(PLC)人機界面與按扭開關,采用IP54防塵等級。
??5.10鋸帶張緊單獨液壓泵站有效降低壓力損耗。
??5.11設備集塵管道預留三個Φ75接口。
??6.主要部件配置明細
|
序號 |
名稱 |
數量 |
廠牌 |
產地 |
|
1 |
鋸帶驅動電機 |
1 |
大同 |
上海 |
|
2 |
液壓電機 |
1 |
良機 |
中國臺灣 |
|
3 |
油泵 |
1 |
安頌 |
中國臺灣 |
|
4 |
電磁閥 |
1 |
七洋 |
上海 |
|
5 |
伺服電機 |
1 |
西門子 |
日本 |
|
6 |
PLC 可編程控制器 |
1套 |
西門子 |
日本 |
|
7 |
人機界面 |
1 |
中國臺灣威倫 |
中國臺灣 |
|
接觸器和熱繼電器類 |
1套 |
施耐德 |
法國 |
|
|
9 |
按鈕開關 |
1套 |
施耐德 |
法國 |
|
10 |
變頻器 |
1 |
士林 |
中國臺灣 |
|
直線導向滑軌/滾珠絲桿 |
1套 |
上銀 |
中國臺灣 |
|
|
12 |
高速軸承 |
1套 |
NSK |
日本 |
??7. 高速帶鋸床設計制造標準
??JB/ T 9903.3-2002 《臥式帶鋸床精度檢驗》
??JB/ T 9903.4-2002 《臥式帶鋸床技術條件》
??GB 16454-1996 《鋸床安全防護技術要求》
??8. HG-1900臥式高速帶鋸床綜合性能考核
??8.1 按照技術及相關鋸床和電氣性能參數及功能的規定,須滿足買方要求的每項保證指標.為了證明產能和相關的保證值,應進行規定項的試車,在無負荷試車成功的基礎上并經雙方確認后進行有負荷試車.有負荷試車買方必須提供相關的尺寸材料與數量,雙方共同確認最終的有負荷試車過程結果。
??HG-1900臥式高速帶鋸床供貨范圍
|
序號 |
設備名稱 |
單位 |
數量 |
備注 |
|
1 |
石墨切割專業臥式高速帶鋸床 |
套 |
1 |
|
|
1.1 |
進口硬鋁合金鋸帶輪 |
組 |
2 |
輪徑PU膠材質 |
|
1.2 |
鋸帶傳動電機/變頻 |
組 |
1 |
22kw. |
|
1.3 |
鋸帶傳動軸承輪鼓 |
組 |
1 |
進口高速軸承 |
|
1.4 |
寬度限位移動導臂 |
組 |
1 |
|
|
1.5 |
鋸帶中心導向軸承組 |
組 |
2 |
左右方個一組 |
|
1.6 |
鋸帶氣冷 |
組 |
1 |
鋸帶吹洗 |
|
1.7 |
液壓鋸條張緊 |
組 |
1 |
保壓系統 |
|
1.8 |
開門斷電保護 |
組 |
2 |
左右輪蓋 |
|
1.9 |
床臺進給系統 |
套 |
1 |
伺服電機/直線滑軌/滾珠絲桿 |
|
1.10 |
水平直線軌底座 |
套 |
1 |
長度6 m 寬度2 m |
|
1.11 |
移動床臺 |
組 |
1 |
寬2000 x長2500mm |
|
2 |
系統液壓泵 |
組 |
1 |
電磁閥組風冷式 |
|
3 |
PLC控制系統 |
套 |
1 |
三菱 |
|
4 |
電器操作柜 |
套 |
1 |
IP54防護等級 |
|
5 |
預留外接集塵管口 |
個 |
3 |
鋸弓x2 電器箱x1 |
|
6 |
工作照明燈 |
個 |
1 |
LED |
??3. 技術參數
??3.1鋸切規格mm: 喉高:700x喉寬:1900
??3.2鋸條電機功率kw: 22
??3.3鋸條速度m/min: 500～2000 (變頻)
??3.4鋸條規格mm: 長約7600x寬55x厚0.8金鋼石(長度以最終設計為準)
??3.5硬鋁合金鋸帶輪:外徑Φ810mm包膠x2輪
??3.6鋸弓升降有效行程mm: 900
??3.7床臺進刀有效行程mm: 3000
??3.8床臺進刀快慢速度mm/min: 0-2000(可調)
??3.9垂直平面精度mm: ±0.1~0.2
??3,10進刀伺服電機: 1.5kw
??3.11油泵電機: 1.5kw
??3.12鋸片冷卻: 氣壓風冷
??3.13粉塵收集口mm: 主被動輪吸口
??4.能源介質與工作環境要求
??4.1能源介質: 三相交流電源.電壓. 380V/220V±10%.頻率.AC50Hz
??4.2運行環境溫度.40℃較低環境溫度.-15℃.相對濕度<67%。
??4.3一般工業用壓縮空氣,空氣壓力 0.5 MPa～0.8 MPa空氣流量≦10m3/h
??5.HG-1800臥式高速帶鋸床組成描述
??設備由臥式鋸弓與直線滑軌底座、從動輪、鋸帶液壓張緊、主動輪、主傳動系統、鋸輪制動保護系統、鋸切寬度移動導臂、鋸帶導向機構、鋸帶冷卻吹洗、床臺伺服進刀系統、主液壓泵、集塵接口、鋸切行程與操作控制系統等。
??5.1鋸弓主體采用國標鋼板組焊而成,所有焊接工藝采用坡口焊或開口焊接完成后經回火處理,消除焊接內應力,表面噴砂處理,噴涂內外部防銹底漆,再進行精銑加工。
??5.2兩個鋸帶輪采用進口硬鋁合金制成,鋸帶接觸表面襄硬質優氯膠及動平衡,可承受高速抗拉離心力學及消音防震效果,使鋸帶達到理想的較好切削狀態。
??5.3鋸帶張緊機構由液壓油缸,張力座/滑塊,控制從動輪的左右移動來張緊和放松鋸帶,并設置可檢知壓力不足或斷帶的安全保護功能。
??5.4鋸切寬度移動導臂由液壓缸來實現鋸切所需的寬度調整,最寬1800mm最窄1200mm。
??5.5鋸帶左右夾持導向機構由硬質合金的鋸帶左右導向夾持片來實現鋸帶的防震和吹洗鋸帶。
??5.6床臺進刀直線軌底座采用矩型管及鋼板焊接而成,回火處理消除應力,表面噴砂處理,噴涂內外部防銹底漆,進行精銑加工總成。
??5.7床臺采用國標鋼板焊接而成,所有焊接工藝采用坡口焊或開口焊接完成后經回火處理,消除焊接內應力,表面噴砂處理,噴涂內外部防銹底漆,再進行精銑加工行程大于3000mm.
??5.8工作臺面尺寸mm:床臺 寬2000 x長3000。
??5.9落地式控制柜(PLC)人機界面與按扭開關,采用IP54防塵等級。
??5.10鋸帶張緊單獨液壓泵站有效降低壓力損耗。
??5.11設備集塵管道預留三個Φ75接口。
??6.主要部件配置明細
|
序號 |
名稱 |
數量 |
廠牌 |
產地 |
|
1 |
鋸帶驅動電機 |
1 |
大同 |
上海 |
|
2 |
液壓電機 |
1 |
良機 |
中國臺灣 |
|
3 |
油泵 |
1 |
安頌 |
中國臺灣 |
|
4 |
電磁閥 |
1 |
七洋 |
上海 |
|
5 |
伺服電機 |
1 |
西門子 |
日本 |
|
6 |
PLC 可編程控制器 |
1套 |
西門子 |
日本 |
|
7 |
人機界面 |
1 |
中國臺灣威倫 |
中國臺灣 |
|
接觸器和熱繼電器類 |
1套 |
施耐德 |
法國 |
|
|
9 |
按鈕開關 |
1套 |
施耐德 |
法國 |
|
10 |
變頻器 |
1 |
士林 |
中國臺灣 |
|
直線導向滑軌/滾珠絲桿 |
1套 |
上銀 |
中國臺灣 |
|
|
12 |
高速軸承 |
1套 |
NSK |
日本 |
??7. 高速帶鋸床設計制造標準
??JB/ T 9903.3-2002 《臥式帶鋸床精度檢驗》
??JB/ T 9903.4-2002 《臥式帶鋸床技術條件》
??GB 16454-1996 《鋸床安全防護技術要求》
??8. HG-1900臥式高速帶鋸床綜合性能考核
??8.1 按照技術及相關鋸床和電氣性能參數及功能的規定,須滿足買方要求的每項保證指標.為了證明產能和相關的保證值,應進行規定項的試車,在無負荷試車成功的基礎上并經雙方確認后進行有負荷試車.有負荷試車買方必須提供相關的尺寸材料與數量,雙方共同確認最終的有負荷試車過程結果。
